low-e玻璃30個常見問題！

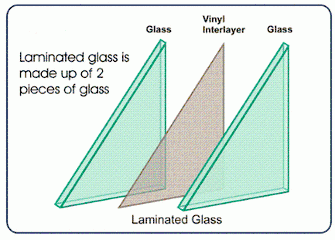

主要中空、鍍膜，以及它們不同的組合。例如鋼化鍍膜中空玻璃、鍍膜夾層中空玻璃等。

遮陽系數(shù)Sc：在相同條件下，透過玻璃的太陽輻射能與透過3mm透明玻璃的太陽輻射能之比。透過3mm透明玻璃的太陽輻射能為630w/m2。

遮陽系數(shù)Sc = 太陽直接輻射能 ÷ 630 w/m2

太陽直接輻射能 =  630 w/m2×Sc 遮陽系數(shù)反映的是太陽直接輻射透過玻璃的傳熱。

不同遮陽系數(shù)的玻璃適用與不同氣候的地區(qū)。 遮陽系數(shù)高，透過玻璃窗進(jìn)入室內(nèi)的太陽能輻射多，從而降低冬季的取暖費(fèi)用。這種玻璃適合在冬季漫長的北方地區(qū)使用。 遮陽系數(shù)低，對太陽直接輻射的阻擋效果好，可減少進(jìn)入室內(nèi)的太陽直接輻射能。這種玻璃適合在夏季漫長的南方地區(qū)使用。

U值反映的是：因?qū)α鱾鲗?dǎo)傳遞而透過玻璃的熱能，其中包括玻璃吸收熱能后再向外輻射的傳遞。因此，玻璃的輻射率E低，U值相應(yīng)地就低。 對流傳導(dǎo)熱能 = U值 ×（T室外－T室內(nèi)） T室外、T室內(nèi)分別是室內(nèi)、室外溫度。

由兩部分構(gòu)成：太陽直接輻射傳熱、對流傳導(dǎo)傳熱。 用公式表示為：Q總 =  630 ×Sc  +  U×（T室外－T室內(nèi)）

由三部分構(gòu)成：紫外線輻射，波長范圍0.01～0.38微米。可見光波長范圍0.38～0.75微米。近紅外線輻射，波長范圍0.75～3微米。

遠(yuǎn)紅外熱輻射是間接來自太陽的，這部分能量就是熱能，是由太陽照射到物體上被物體吸收后再輻射出來的，其波長范圍分布在3～40微米。 夏季，室外道路、建筑物在陽光照射下發(fā)出的遠(yuǎn)紅外熱輻射，是來自室外的主要熱源之一。

有，室內(nèi)的遠(yuǎn)紅外熱輻射來自暖氣、家用電器、被陽光照射后的家具、火爐及人體，是冬季來自室內(nèi)的主要熱源。

遠(yuǎn)紅外熱輻射不能直接透射過普通玻璃，只能被玻璃吸收或反射。玻璃吸收這部分能量后溫度會升高，并通過與空氣對流傳導(dǎo)和向兩側(cè)再發(fā)出熱輻射而散失這部分能量，因此這部分能量最終還是透過了玻璃，只不過是以先吸收再輻射的方式透過的。

近紅外線輻射直接來自太陽，其熱感不明顯，但被物體吸收后即可轉(zhuǎn)換成熱量。 遠(yuǎn)紅外熱輻射，作為太陽能轉(zhuǎn)換的結(jié)果或人為生產(chǎn)的結(jié)果，本身就是熱量。夏季觀察陽光照射下的道路，可看到熱輻射波從地面上升起（即太陽能正被轉(zhuǎn)化成熱輻射）。冬季靠近暖氣旁，可直接感受到熱輻射。

Low-E玻璃就是低輻射玻璃，它是在玻璃表面上鍍膜，使玻璃的輻射率E由0.84降低到0.15以下形成的。

Low-E玻璃具有以下特點：★ 紅外反射率高，可直接反射遠(yuǎn)紅外熱輻射?！?nbsp;表面輻射率E低，吸收外來能量的能力小，從而再輻射出的熱能少?！?nbsp;遮陽系數(shù)Sc范圍廣，可根據(jù)需要控制太陽能的透過量，以適應(yīng)不同地區(qū)的需要。

Low-E膜層中鍍有銀層，銀可將98%以上的遠(yuǎn)紅外熱輻射反射出去，從而象鏡子反射光線一樣直接反射熱量。Low-E的遮陽系數(shù)Sc可從0.2至0.7，從而可根據(jù)需要調(diào)控進(jìn)入室內(nèi)的太陽直接輻射能。

熱反射玻璃就是通常所說的鍍膜玻璃，它是在玻璃表面上鍍膜，使玻璃的遮陽系數(shù)Sc從0.98（6mm透明玻璃）降低到0.2～0.6形成的。

熱反射玻璃是通過降低玻璃的遮陽系數(shù)，限制太陽直接輻射能透過玻璃進(jìn)入室內(nèi)，從而達(dá)到降低空調(diào)費(fèi)用、節(jié)省能源的目的。Low-E玻璃則是通過降低玻璃的U值，限制遠(yuǎn)紅外熱輻射透過玻璃，從而達(dá)到降低對流傳導(dǎo)熱能透過玻璃的目的。同時Low-E玻璃的遮陽系數(shù)Sc調(diào)整范圍大，可對進(jìn)入室內(nèi)的太陽直接輻射能有效地控制。

主要有兩種：在線鍍膜，真空磁控濺射鍍膜（也稱離線鍍膜）。 在線鍍膜玻璃是在浮法玻璃生產(chǎn)線上制造的，這種玻璃品種單一、熱反射性能差、制造成本低。其唯一的優(yōu)點是可熱彎加工。真空磁控濺射工藝制造的鍍膜玻璃，品種豐富多彩、熱反射性能優(yōu)良、節(jié)能特性明顯。其缺點是不可熱彎加工。

真空磁控濺射工藝制造的Low-E玻璃不可單片使用，只能合成中空玻璃或夾膠玻璃使用。但它的輻射率E遠(yuǎn)低與0.15，可低至0.1以下。 在線鍍膜工藝制造的Low-E玻璃可單片使用，但它的輻射率E=0.25，嚴(yán)格來說已不能稱之為Low-E玻璃（科學(xué)上把輻射率E ￡ 0.15的物體稱為低輻射物體）。Low-E玻璃在密封中空玻璃里所形成的類似封閉空間里最有效，因為這種封閉空間消除了Low-E面上的空氣流動，從而使Low-E玻璃更好地發(fā)揮作用。

從技術(shù)的角度來看，所有的Low-E玻璃都是按同樣的方式處理光譜曲線的，但性能并非都一樣。

不一樣！有的Low-E看起來透明度高，透過率在60%以上，且顏色淺淡。有的Low-E看起來透明度低，透過率在55%以下，且顏色相對深些。

是！Low-E玻璃無論日夜都在起作用。冬季，白天黑夜都會將熱量（遠(yuǎn)紅外熱輻射）反射回室內(nèi)，因為無論是暖氣產(chǎn)生的、還是太陽能轉(zhuǎn)換而來的熱量都是以遠(yuǎn)紅外熱輻射的形式存在的。

冬季，室內(nèi)溫度高于室外，遠(yuǎn)紅外熱輻射主要來自室內(nèi)，Low-E玻璃可將其反射回室內(nèi)從而保持室內(nèi)的熱量不外瀉。對來自室外的部分太陽能輻射，Low-E玻璃仍能允許其進(jìn)入室，這部分能量被室內(nèi)物體吸收后又轉(zhuǎn)變成遠(yuǎn)紅外熱輻射而被留在室內(nèi)。 夏季，室外溫度高于室內(nèi)，遠(yuǎn)紅外熱輻射主要來自室外，Low-E玻璃可將其反射出去從而阻止熱量進(jìn)入室內(nèi)。對來自室外太陽能輻射，可選擇低遮陽系數(shù)的Low-E玻璃限制其進(jìn)入室內(nèi)，從而降低致冷費(fèi)用（空調(diào)費(fèi)用）。

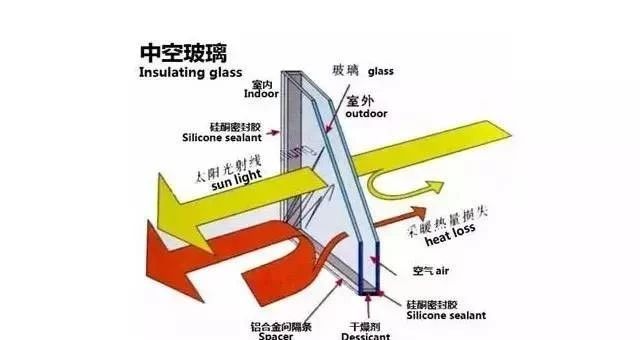

中空玻璃有4個表面，從室外向室內(nèi)數(shù)分別為1＃、2＃、3＃、4＃表面。 取暖需求超過致冷需求的地區(qū)（北方地區(qū)），Low-E膜層位于為第3＃表面。反之，致冷需求超過取暖需求的地區(qū)（南方地區(qū)），Low-E膜層則應(yīng)位于第2＃表面。

氬氣是一種惰性氣體，它的傳熱性比空氣差，因此充入中空玻璃中可降低中空玻璃的U值，增加中空玻璃的隔熱性。 對Low-E中空玻璃，氬氣還具有保護(hù)Low-E膜層的作用。

紫外線為短波輻射，肉眼看不見，它在太陽輻射的總能量中約占2%。 紫外線可殺死細(xì)菌，但長時間照射會灼傷人類的皮膚和眼睛，也會使家具、服裝褪色。

與普通單片透明玻璃相比，Low-E玻璃可減少紫外線25%。 與熱反射鍍膜玻璃相比，Low-E玻璃可減少紫外線14%。Low-E玻璃不能完全避免家具褪色，但可減緩?fù)噬?/span>

對大部分普通植物沒什么不利影響，對特殊的稀有植物的影響可請教有關(guān)的花卉專家。

這些物體可限制通過玻璃窗進(jìn)入室內(nèi)的熱量及光線，即阻擋了部分太陽能透過，但并不影響Low-E玻璃性能的發(fā)揮。

冬季，不論Low-E玻璃朝向哪個方向都不影響其發(fā)揮作用`，因為它主要反射的是室內(nèi)的熱量。但是朝向北安裝的效果最好，畢竟Low-E玻璃在防止室內(nèi)熱量散失的同時，還對太陽能輻射多少有些限制。l 夏季，Low-E主要反射的是室外的熱量，因此朝向哪個方向的安裝都適合，但朝東、西、南方向安裝的效果最好，因為它還可減少太陽能的透過。

其鍍膜層的持續(xù)時間，與中空玻璃空間層密封的持續(xù)時間相同。

有三種結(jié)合方式：在著色玻璃上鍍Low-E膜、與著色玻璃合成中空玻璃、與著色玻璃合成夾層玻璃 著色玻璃可進(jìn)一步降低組合玻璃產(chǎn)品的遮陽系數(shù)，從而限制更多的太陽直接輻射進(jìn)入室內(nèi)。因此，這三種方式的結(jié)合使用效果都很好，更適合于南方溫?zé)釒У貐^(qū)使用。與著色玻璃結(jié)合使用還可大大增加其裝飾效果。

       好玻璃配上好型材才能更好的發(fā)揮作用。
